公司介绍

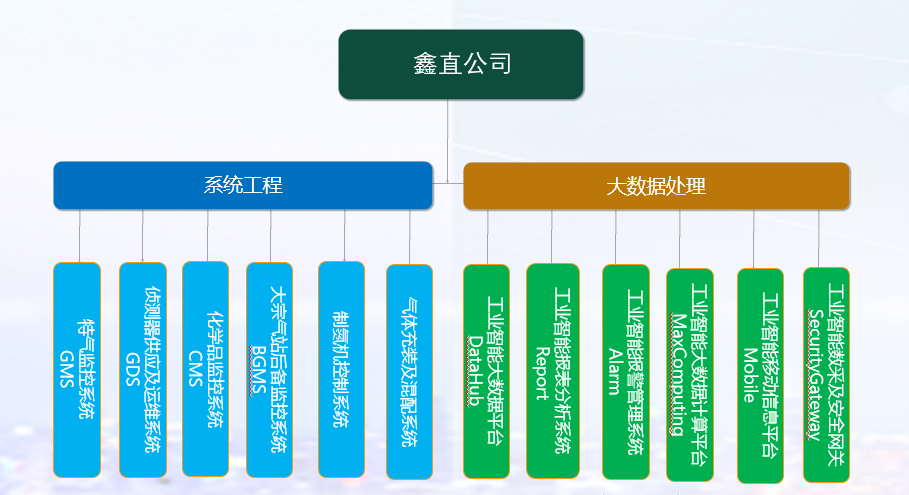

上海鑫直机电工程有限公司坐落于上海长江软件园，是一家专业为半导体集成电路，太阳能面板，液晶面板等电子行业工厂提供特殊气体、化学品泄漏安全检测系统，特气混配充装系统，大宗气站后备数据采集与监控系统，制氮机自控系统、厂务FMCS监控系统，工业智能大数据平台，工业智能报表分析系统，工业智能报警系统等整体自动化及大数据解决方案的高新技术企业。

      经过多年的电子行业领域的耕耘，鑫直公司汇聚了一批优秀技术工程师、项目管理专家在内的高素质人才队伍。为了给用户提供更好的服务，公司已经通过了ISO9001:2015质量管理体系认证，也取得了电子与智能化工程专业承包二级、建筑机电安装工程专业承包三级, 安全生产许可证等相关资质。公司始终坚持以客户为导向、以客户需求为基础的服务思想，赢得了客户与市场的高度认同。

  诚信正直，客户为本，服务至上，互利双赢。短短十六个字囊括了鑫直公司一直贯彻的服务理念。

产品介绍

GMS（GAS MonitSystem）系统负责气体设备的运行状态及信息的收集、处理，已达到对气体设备的实时监控和管理，系统能实时侦测气体的泄漏，当发生气体泄漏时，能提供：区域性警示灯-LOCAL ALARM、全厂广播-PA SYSTEM、记录报表、连锁控制-G/C、VMB、机台等。

半导体厂中Bulk Gas监控系统主要监测Gas Yard、Purifier、Compressor、Dryer、Tank、Cooling Water 、Flow Meter、CQC等供气设备状态及气体纯度。

半导体厂所使用的大宗气体，一般有：CDA、N2、Ar、O2、H2、He、CO2

主要参数如下：

1、监控各类气体（ CDA、N2、Ar 、O2、H2、He、CO2）的Tank压力和液位、出口管路的压力、流量、温度；

2、各Purifier的工艺参数、运行情况的监控；

3、CQC的数值监控；

4、冷却水系统的监控（温度，水压，水泵、风机的手自动联锁控制）

5、冰水系统的监控（温度，水压，水泵、冰机的手自动联锁控制）

5、O2、H2、N2、Ar、CO2紧急关闭阀以及其他控制阀门的手动，自动联锁控制；

6、危险区域侦测器及报警灯；

7、配电间综保、电表、直流屏、变频器等数据采集；

8、干燥机、增压机的数据采集。

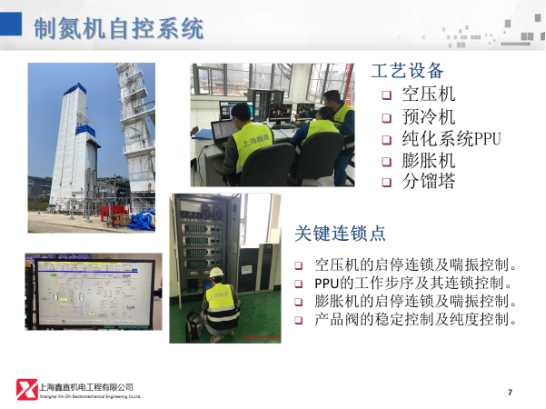

制氮机是一种空气分离装置，由于空气中氮气和氧气的沸点不同，通过空压机做功，PPU净化，膨胀机制冷等步骤将空气在精馏塔中分离。经过不断的循环提纯将氮气纯化到一定的纯度供出。

• 空压机：将空气压缩到设定压力的一种设备，是一种能量转换装置，防喘振控制是空压机的一个重要控制点，一般的步骤是通过在现场测试几个喘振点后计算出一条喘振线，是空压机的运行压力或流量在安全线以内，防止空压机发生喘振。

• 预冷机：空压机出口端的一种空气冷却装置，空气经过压缩后的温度会升高很多，如果直接进入PPU会影响分子筛的活性影响吸附效果。同时如果温度过高还会导致系统连锁，可能导致停机。预冷机的主要控制点是设备的启停已经温度的连锁等。

• 纯化系统：纯化系统俗称PPU，是去除空气中CO2和杂质的净化装置，设备本身的控制流程有纯化和再生等。如果PPU出口的分析仪测到杂质的含量高于设定值，那么就会连锁系统宕机。

• 膨胀机：也是一种能量转换装置，是将气体的内能转换膨胀机机械能使膨胀机旋转同时带动增压端压缩气体。进入膨胀端的气体由于做功导致内能减少温度骤降，然后气体回流到冷箱，为冷箱提供冷量。一般带有增压端的膨胀机就会有喘振控制，原理和空压机的类似。膨胀机主要控制在于控制其转速，防止转速过高导致系统宕机。

• 分馏塔：也叫冷箱，分上塔和下塔，上塔主要是液氮和气化氮，下塔主要产物是污氮（含氧量较高）。主要控制点是产品气的纯度和流量以及下塔污氮的液位等。

工业大数据分析及发送系统是面向工业自动化领域的大数据应用系统，为工厂对业务、生产分析提供大数据支持，使得实现智能生产和智能工厂 的发展愿景成为可能。前期按照先进性、开放性、安全性和可扩展性的思想，对系统进行规划设计，实现数据的采集传输以及运算处理；

系统主要特点：

1. 系统由标准化的软硬件组成，组态灵活，易满足今后计算机高速发展的要求，兼容性、扩充性、互换性好。

2.系统的软件采用开放性的设计思想，还可通过规约转换等设施，将众多不同通讯协议接入本系统。

3.系统具有功能较强的人机接口、友好的操作界面，支持多种协议接口输出，如API、OPC DA、Modbus、IDI API、SDK等接口。

对于较大GMS系统中，侦测器的数量重多，日常的维护工作以及配合机台侧需要频繁下线操作，经常造成侦测器放置在下线或者维护模式后没有及时恢复正常侦测状态，造成一定的安全隐患。为避免类似情况的发生，侦测器报表应运而生，主要功能特点是：

1. 侦测器报警除了设置Hi，HiHi报警意外，还通过图控软件设置Warning值报警，可在监控画面自行设定，一般设定为Hi报警的1/2；

2. 每日生成日报，分别记录当前处于Maintain，offline状态的侦测器列表；

3. 附加侦测器读值报表功能，实时周期性记录浓度大于0,小于Warning值的侦测器编号及浓度值，以便于侦测器校正或者消除现场干扰源。

4. 专门为SCADA定向开发大数据处理软件平台，支持数据定向发送以及发布功能。

     鑫直公司及员工始终不忘初心，坚持以客户为中心，以自身专业的技术研发能力和项目管理能力满足客户需求，不断创新，用优质的产品和服务回馈客户的信任。
